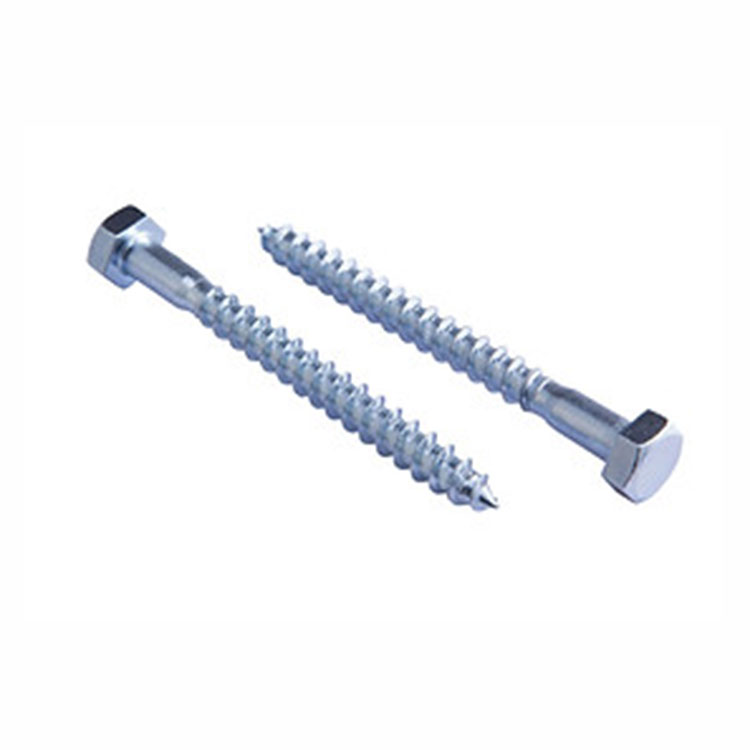

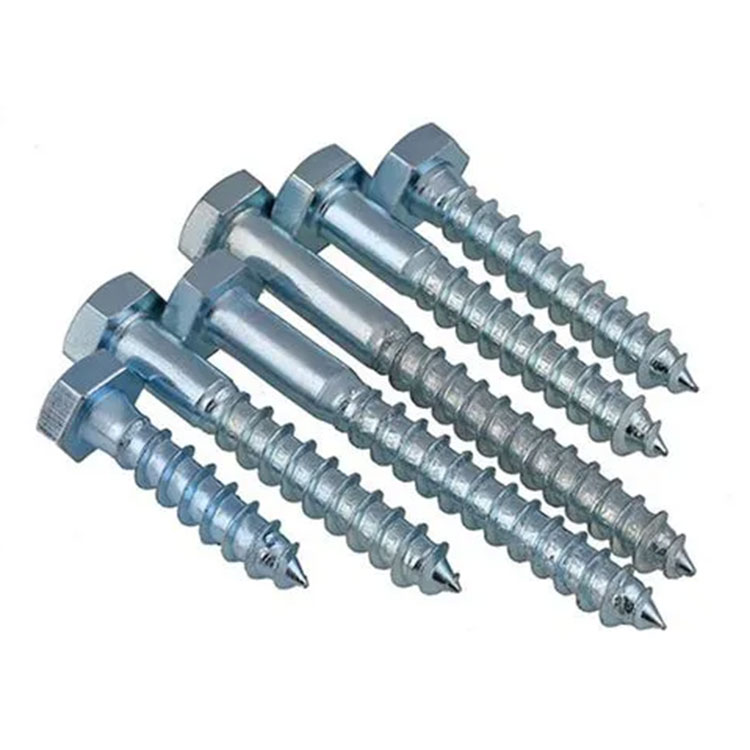

DIN571 HEX 헤드 나무 나사

Join-Fasteners®는 DIN571 Hex Head Wood 나사의 전문적이고 신뢰할 수있는 중국 제조업체입니다. 우리는 다양한 종류의 목재 나사를 수출 한 18 년 이상의 경험이 있습니다. 당신은 프리미엄 품질, 호의적 인 가격 및 정시 배송을 가질 수 있습니다. 우리는 우리 제품 뒤에 서 있습니다. 귀하의 요청 중 하나는 여기에서 좋은주의를 기울일 것입니다. 우리와 함께, 가장 전문적인 솔루션과 컨설턴트를 보유하십시오.

문의 보내기

제품 설명

JIAXING JOIN FASTENERS CO., LTD. 광범위한 DIN571 Hex 헤드 나무 나사를 공급하십시오. 프리미엄 품질, 경쟁력있는 가격, 정시 배송, 원 스톱 구매 비즈니스 파트너십을 위해 항상 우리 팀에 의존 할 수 있습니다. 모든 제품은 올바른 사양 및 고품질 표준으로 제조됩니다.

‌din571 육각 나무 나사는 주로 금속 및 비 금속 재료를 결합하는 데 사용됩니다. ‌ 목재 치아 나사 또는 육각형 헤드 자체 태핑 나사로도 알려진 DIN571 목재 나사는 나무 멤버에게 구멍이있는 금속 (또는 비금속) 부품을 안전하게 부착하도록 설계되었습니다. 이러한 유형의 연결은 분리 가능한 연결이며 목재 제품 및 가구에 적합합니다.

DIN571 Hex Head Wood 나사 속성 :

재료	강철	스테인레스 스틸
일반적인 요구 사항	DIN 267 Part 1에 지정된대로.
나사 스레드의 세부 사항 그리고 나사산 끝	DIN 7998에 지정된대로.
재료	ST = 강철 (제조업체의 재량에 따라 등급). 다른 재료는 s입니다	Cuzn = 구리-신경 합금. Al = 알루미늄 합금. (제조업체의 재량에 따라 등급) 합의에 대한 ubject.
허용 편차, 기하학적 공차	ISO 4759 Part 1에 지정된 제품 등급 C (이전에 G 형
표면 마감	처리 된대로. DIN 267 파트 9는 전기 도금과 관련하여 적용됩니다. (다른 유형의 전기 도금이 합의 될 수 있음).
수락 검사	DIN 267 Part 5에 지정된대로.
1) ISO 4759 파트 1은 ISO 메트릭 나사 스레드가있는 나사에만 적용됩니다. 그러나 허용되는 편차 ISO 4759 Part 1에 지정된 기하학적 공차는 나무 나사에 대해 유사하게 채택되었습니다.

기술 참조 :

스레드 크기				4	5	6	(7)	8	10	12	16	20
DS	최대 = 공칭 크기			4	5	6	7	8	10	12	16	20
	최소			3,52	4,52	5,52	6,42	7,42	9,42	11,3	15,3	19,3
그리고	맥스			5	6	7,2	8,2	10,2	12,2	15,2	19,2	24,4
k	공칭 크기			2,8	3,5	4	5	5,5	7	8	10	13
	맥스.			3,1	3.88	4,38	5,38	5,88	7.45	8,45	10,45	13,90
	최소			2,5	3,13	3,63	4,63	5,13	6,55	7.55	9,55	12,1
S	공칭 크기			7	8	10	12	13	17	19	24	30
	맥스.			7	8	10	12	13	17	19	24	30
	최소			6,64	7,64	9,64	11,57	12,57	16,57	18,48	23,16	29,16
e	최소			7.50	8,63	10,89	13,07	14,2	18,72	20,88	26,17	32,95
l				질량 (7,85 kg/dm3), 1000 단위 당 kg, 대략
명사 같은 크기		최소	맥스.
16		15,1	16,9	1,71 2,01 2,41	2,92 3,42 4,02	5,02 5,82		11,5
20		18,95	21.05
25		23,95	26,05
30		28,95	31,05	2,81 3,11 3,51	4,62 5,12 5,82	6,62 7,42 8.22		12,9 14,2 15,6	23,6 25,8 28,0	36,2 39,2
35		33.75	36.25
40		38,75	41,25
45		43,75	46,25		6,43 7,03	8,94 9,64 10,5		16,9 18,2 19,6	30,0 32,1 34,3	42,1 45,4 48,6	84,1 89,7
50		48,75	51,25
55		53,5	56,5
60		58,5	61,5			11,2		20,9 22,2 23,6	36,5 38,5 40,7	51,8 54,7 57,8	94,9 99,5 107	165 174 182
65		63,5	66,5
70		68,5	71,5
75		73,5	76,5					25.0 26,5 29,4	42,9 45,2 49,9	61,0 64,5 71,0	112 118 130	192 201 220
80		78,5	81,5
90		88,25	91,75
100		98,25	101,75					32,0	54,0	77,1 83,4 89,5	141 152 163	238 253 275
110		108,25	111,75
120		118,25	121,75
130		128,0	132,0								175 187 198	293 317 328
140		138,0	142,0
150		148,0	152,0
160		158,0	162,0								209	348 366 385
170		168,0	172,0
180		178,0	182,0
190		187.7	192,3									404 421
200		197.7	202,3
200mm 이상의 길이는 20mm 단계로 등급이 매겨 져야합니다. 가능한 경우 괄호 크기를 피해야합니다. 목재 나사는 일반적으로 질량 값이 지정된 크기로 제조됩니다. 이 값은 지침만을위한 것입니다.
