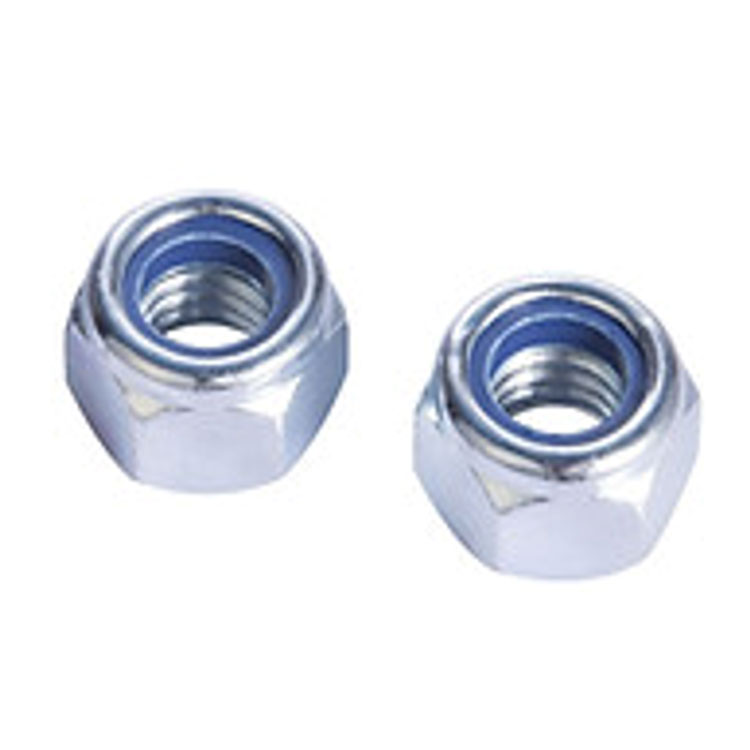

나일론 인서트 잠금너트진동, 충격 또는 동적 하중 하에서 볼트 풀림을 방지하기 위해 가장 널리 사용되는 체결 솔루션 중 하나입니다. 이는 접착제, 변형된 나사 또는 코터 핀이 있는 캐슬 너트와 같은 보다 복잡한 잠금 방법에 대한 간단하고 안정적이며 비용 효율적인 대안을 제공합니다.
디자인은 간단하지만 매우 효과적입니다.
고급 나일론 링(일반적으로 나일론 6/6)이 너트 스레드 구멍의 상단이나 중앙에 영구적으로 삽입됩니다.
이 나일론 링의 내부 직경은 짝을 이루는 볼트 스레드의 주요 직경보다 약간 작습니다.
볼트를 끼우면 볼트의 나사산이 나일론 링을 자르고 압축하여 꽉 조여 끼워맞춤됩니다.
이러한 간섭은 볼트 스레드에 대해 지속적인 반경 방향 압력을 생성하여 회전 풀림에 반대하는 일관된 마찰 저항을 생성합니다.
기계식 잠금 장치(예: 탭 와셔 또는 와이어 타이)와 달리 이 시스템은 외부 구성 요소에 의존하지 않습니다. 잠금 기능은 너트 자체에 내장되어 있습니다.
나일론 인서트 잠금너트진동이 심한 환경에서도 탁월한 성능을 발휘합니다. 업계 데이터에 따르면 이 제품은 극심한 진동 조건에 적합하다고 지속적으로 평가되어 자동차, 산업 기계, 실외 장비에 적합한 제품입니다.
견과류를 선택할 때 가장 중요한 요소는 다음과 같습니다.
| 상태 | 온도 범위 |
|---|---|
| 연속운전 | –50°C ~ +100°C |
| 단기/간헐적 노출 | 최대 +250°C(나일론 등급에 따라 다름) |
+100°C 이상에서는 나일론이 부드러워지고 잠금 토크가 손실됩니다.
–50°C 미만에서는 나일론이 부서지기 쉽고 설치 중이나 충격을 받으면 갈라질 수 있습니다.
실용적인 팁: 응용 분야의 온도가 100°C를 초과하는 경우 전체 금속 잠금 너트 또는 고온 나일론 변형을 고려하십시오(공급업체에 문의).
나일론 링은 첫 번째 설치 시 소성 변형됩니다. 첫 번째 토크가 가장 높습니다.
| 사용횟수 | 일반적인 잔류 잠금 토크 |
|---|---|
| 첫 번째 설치 | 100%(기준선) |
| 2~3차 재사용 | ~70~85% |
| 5회 이상 재사용 | 중요한 관절에는 권장되지 않음 |
안전이 중요한 응용 분야(예: 브레이크 시스템, 서스펜션, 리프팅 장비)에서는 항상 새 너트를 설치하세요.
표준 핸드 렌치, 소켓 또는 전동 공구를 사용하여 설치할 수 있습니다. 하지만:
권장 최대 속도: 공압 또는 전기 드라이버 사용 시 150RPM. 속도가 높을수록 마찰열이 발생하여 완전히 장착되기 전에 나일론 인서트가 손상될 수 있습니다.
| 재료 | 환경에 가장 적합 | 공통등급 |
|---|---|---|
| 탄소강(아연 도금) | 일반 실내/건조 조건 | 8학년, 10B21 |
| 탄소강(검은색 산화물) | 가벼운 내유성, 미적 마감 | 8학년 |
| 스테인리스 304(A2) | 수분, 워시다운, 순한 화학물질 | A2-70 |
| 스테인리스 316(A4) | 해양, 염수 분무, 공격적인 화학물질 | A4-80 |
3가 부동태화 처리된 아연 도금은 산업용으로 사용되는 가장 일반적인 비용 효율적인 마감재입니다. 야외 해안 또는 해양 환경의 경우 A4‑316 스테인리스를 적극 권장합니다.
나일론 인서트 잠금 너트에 대해 가장 인정받는 글로벌 표준은 다음과 같습니다.
| 기준 | 설명 |
|---|---|
| DIN 985 | 비금속 인서트가 있는 육각 너트 - 얇은 유형 |
| DIN 982 | 비금속 인서트가 있는 육각 너트 — 두꺼운/전체 높이 유형 |
| ISO 7040 | 정토크 너트 - 비금속 인서트(미터법, 거친) |
| ISO 10511 | 정토크 너트 — 비금속 인서트(미터법, 미세) |
인치 기반 시스템의 경우 ANSI/ASME B18.16.6은 UNC/UNF 스레드의 나일론 인서트 잠금 너트를 다룹니다.
팁: 설계 요구 사항을 준수하는지 확인하려면 항상 관련 표준에 따른 상용 토크 값을 확인하세요.
설치하기 전에 나일론 링을 검사하세요. 균열, 칩 또는 오일 오염이 없어야 합니다.
억지 끼워맞춤으로 인해 발생할 가능성이 높은 교차 나사산을 방지하려면 너트를 손으로 시작하세요.
전동 공구를 사용할 때 과도한 토크를 방지하도록 클러치를 설정하십시오. 일반적인 토크가 최종 장착 토크에 추가되므로 공구 설정에서 이를 고려해야 합니다.
볼트 스레드에 윤활제를 사용하십시오(허용되는 경우). 이렇게 하면 특히 스테인리스강의 마모를 줄일 수 있지만 윤활제는 효과적인 잠금 토크를 약간 감소시킬 수 있다는 점에 유의하십시오.
처음 몇 개의 스레드에서 너트가 비정상적으로 느슨해지면 나일론 링이 마모되었거나 결함이 있을 수 있으므로 폐기하십시오.
| 산업/부문 | 사용 예 |
|---|---|
| 자동차 | 엔진 마운트, 배기 브래킷, 서스펜션 연결 장치, 드라이브라인 구성 요소 |
| 산업기계 | 모터 베이스, 펌프 플랜지, 기어박스 커버, 컨베이어 시스템 |
| 건설장비 | 굴삭기 피봇 포인트, 크레인 연결, 구조용 강철 볼트 체결 |
| 농업 기계 | 트랙터 부착물, 수확기 블레이드, 경운기 어셈블리 |
| 일반 제조업 | 가전제품 어셈블리, 가구, 전기 인클로저, HVAC 장치 |
| DIY / 취미 | 자전거, 모어 데크, 트레일러 히치, 홈 작업장 지그 |
| 방법 | 진동 저항 | 재사용 가능 | 온도 범위 | 비용 |
|---|---|---|---|---|
| 나일론 인서트 너트 | 훌륭한 | 제한된 | –50 ~ +100°C | 낮음-보통 |
| 전체 금속 변형 너트 | 훌륭한 | 1~3회 | –200 ~ +600°C | 보통의 |
| 화학적 나사고정제(예: 록타이트) | 좋은 | 아니요(재신청) | –50 ~ +150°C | 낮음(사용당) |
| 캐슬 너트 + 분할 핀 | 좋은 | 예 | 제한 없는 | 낮은 |
| 스프링 와셔 | 가난한 | 예 | 제한 없는 | 매우 낮음 |
다음과 같은 경우에 선택하세요.
조립품에 보통에서 심한 진동이 발생합니다.
일반 산업 및 자동차 응용 분야의 80%에 대해 DIN 985에 따른 아연 도금 탄소강 나일론 인서트 잠금 너트는 성능, 비용 및 가용성의 최상의 균형을 제공합니다.
항상 확인하세요:
나사산 크기 및 피치(미터법 대 인치)
속성 클래스(예: 8, 10 또는 스테인리스)
운영 환경의 온도 프로필
클램핑 길이에 맞게 얇은 버전(DIN 985) 또는 전체 높이(DIN 982) 버전이 필요한지 여부
올바르게 사용하면 몇 년 동안 문제 없이 유지 관리가 적은 연결을 제공할 수 있습니다.
